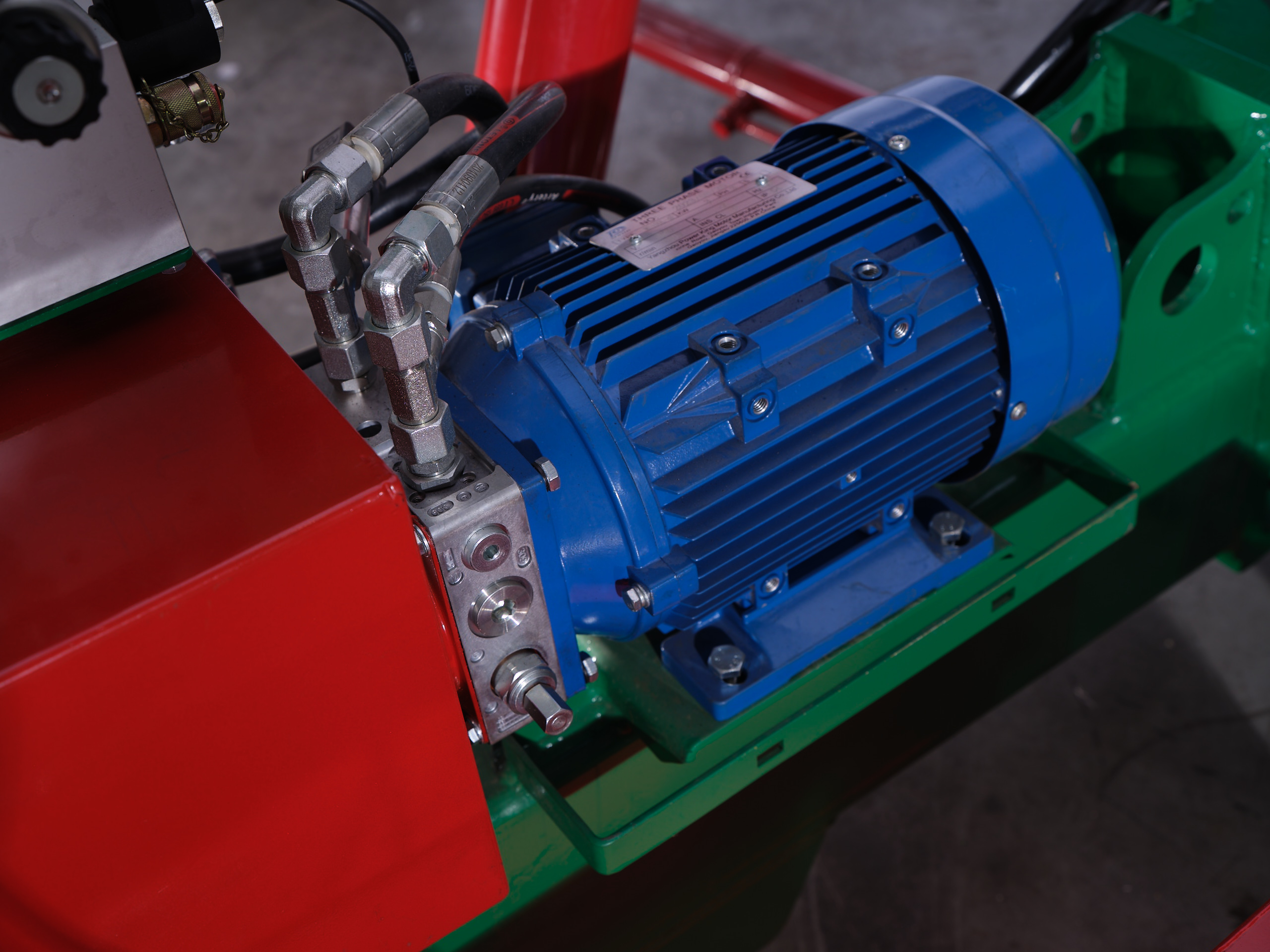

Картофелеукладчик 5SD-80 питается от внешнего источника питания переменного тока AC380V, который приводит в действие гидравлическую насосную станцию, а затем двигатель конвейера, телескопический двигатель, двигатель ходовых колес, подъемный цилиндр и поворотный цилиндр.

Конвейерная лента приводится в движение роликовым двигателем, поворотное движение осуществляется двигателем, а телескопическое движение контролируется двигателем. Комбинация рукоятки и сенсорного экрана человеко-машинного интерфейса делает оборудование удобным в управлении и настройке.

Эта машина в основном используется для транспортировки, погрузки, укладки и хранения картофеля. После транспортировки картофеля конвейером укладчик равномерно распределяет его в хранилище. Автоматическое поворотное движение может быть достигнуто путем установки левого и правого предельных положений поворота.

Эта машина проста и быстра в управлении, обладает высокой эффективностью, низкой степенью повреждения картофеля, компактной конструкцией, надежной работой и простым обслуживанием.

Конструкция машины:

Эта машина в основном состоит из узла основания, узла основной рамы, узла телескопической рамы, узла центральной опоры основания, узла ходовых колес, узла маленьких роликов, узла скребка, устройства выравнивания, конвейерного устройства, поворотного устройства, телескопического устройства, гидравлической системы, электрической системы, тяговой рамы и шарнирной рамы.

Принцип работы:

Вся машина перемещается в хранилище или рабочую зону поля с помощью тягового устройства. Подключается питание, и укладчик перемещается на небольшое расстояние, а его ориентация регулируется с помощью операционной рукоятки, чтобы привести его в рабочее положение.

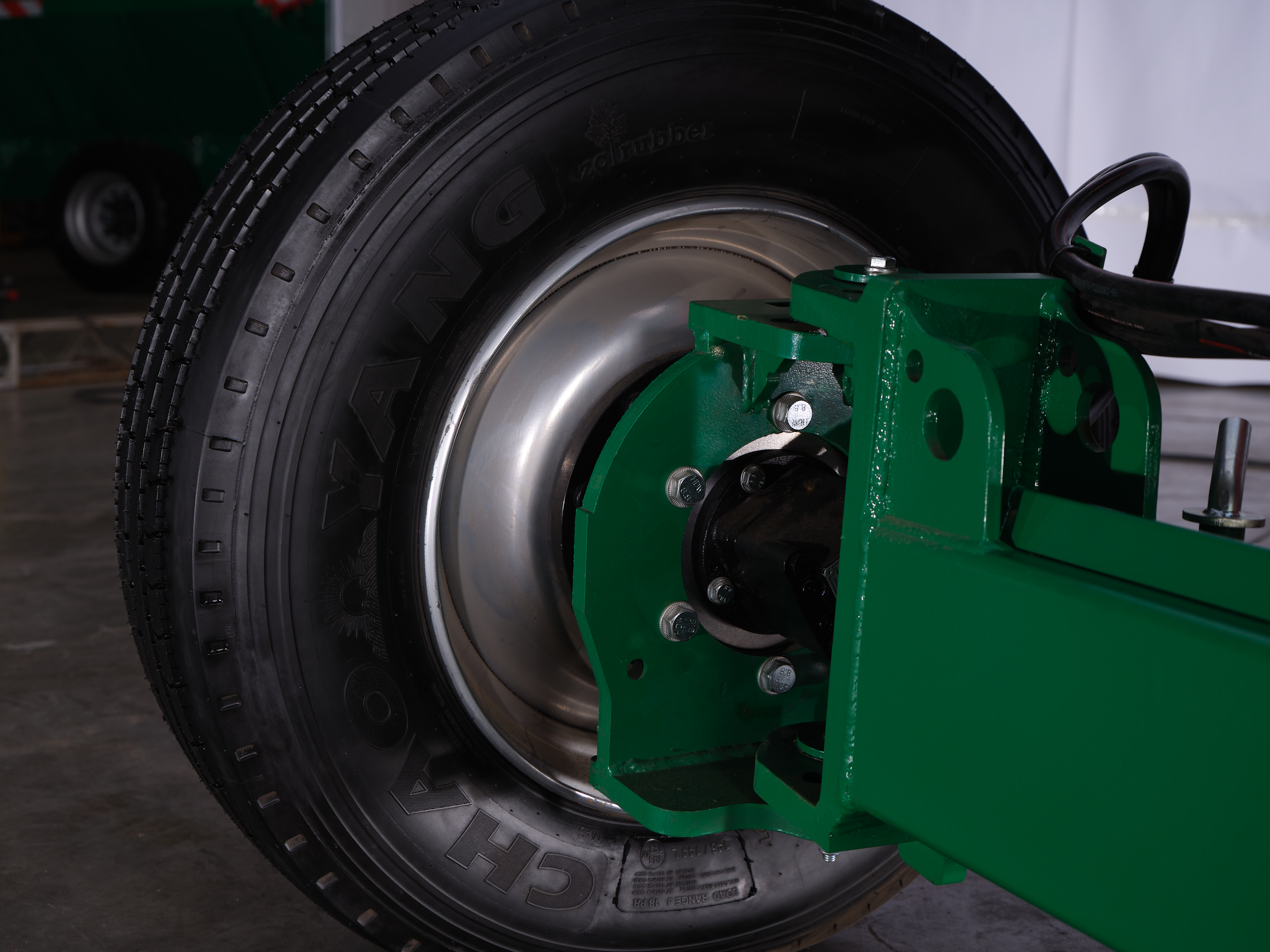

Выберите и подключите порт питания к рабочему положению. Вытяните ограничительные штифты на левой и правой рамах ходовых колес и освободите штифт на двигателе ходовых колес, переведя двигатель ходовых колес в режим привода.

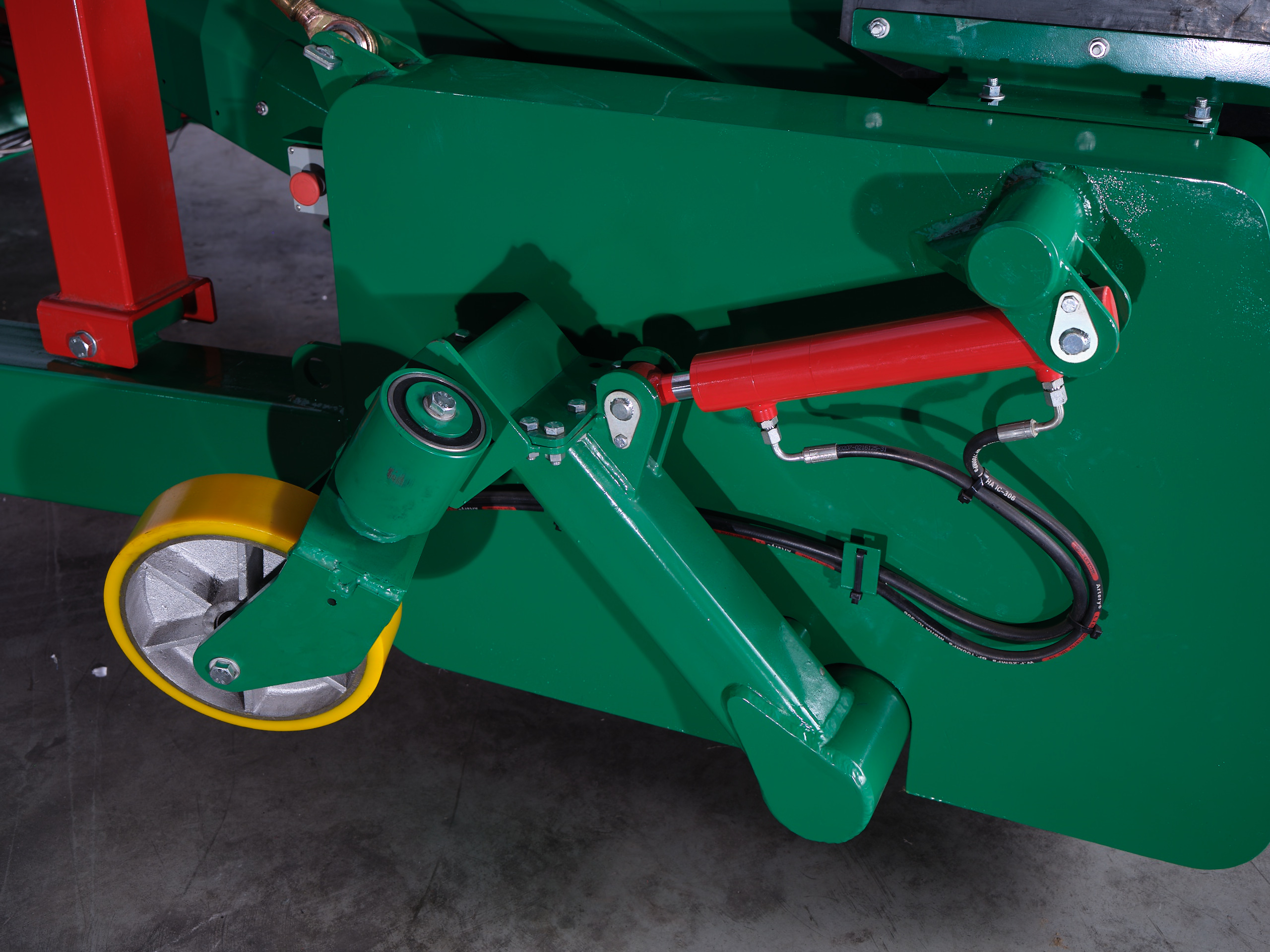

Нажмите зеленую кнопку пуска на электрической коробке, затем нажмите кнопку режима поворота на операционной рукоятке, чтобы поднять маленькие ролики, приведя центральную опору основания к земле. Левое и правое ходовые колеса теперь находятся в состоянии поворота вокруг опоры основания. Затем выдвиньте телескопическую раму в подходящее положение в соответствии с пространством хранилища и отрегулируйте выпускное отверстие на нужную высоту.

Затем, исходя из фактического пространства хранилища, установите левое и правое предельные положения поворота и начните автоматическую операцию поворота влево и вправо. Нажмите кнопку пуска на странице операций на экране дисплея, чтобы запустить конвейерную ленту. По мере выполнения операции транспортировки высота разгрузки и длина выдвижения телескопической рамы должны регулироваться с помощью операционной рукоятки до полной укладки всего хранилища.
