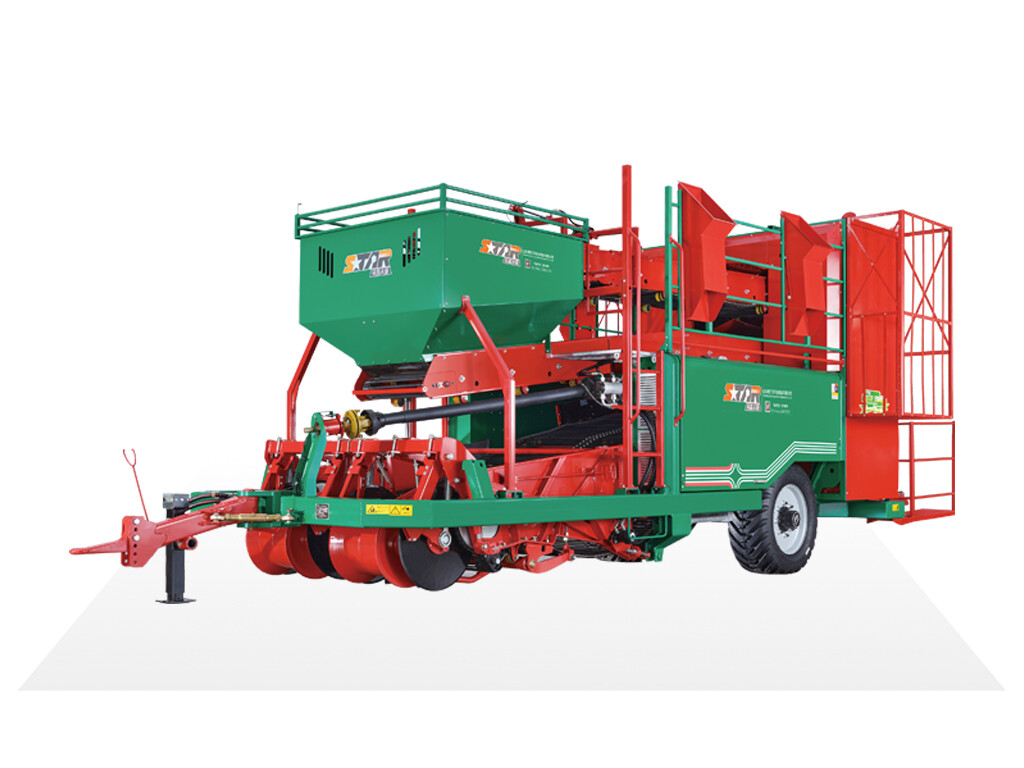

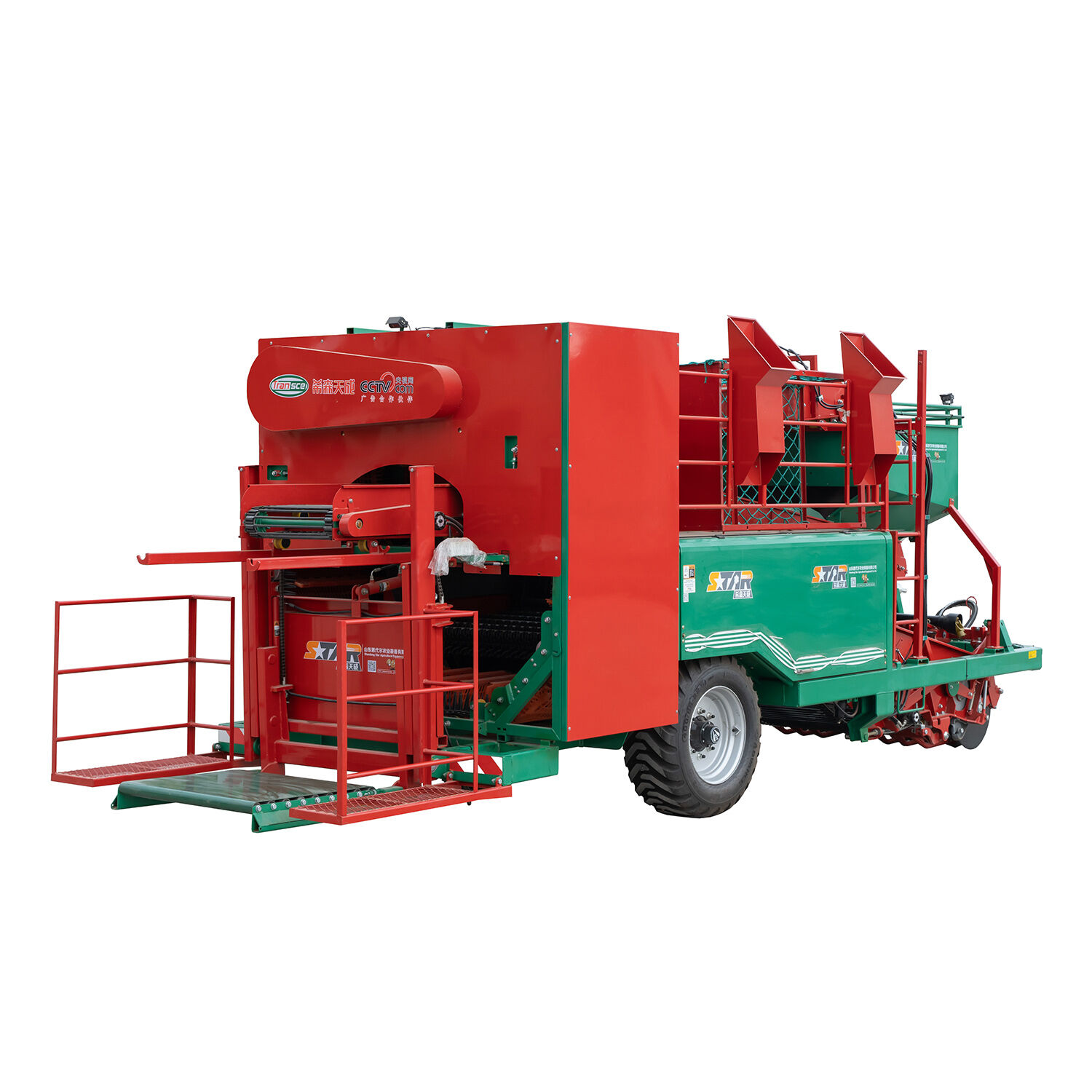

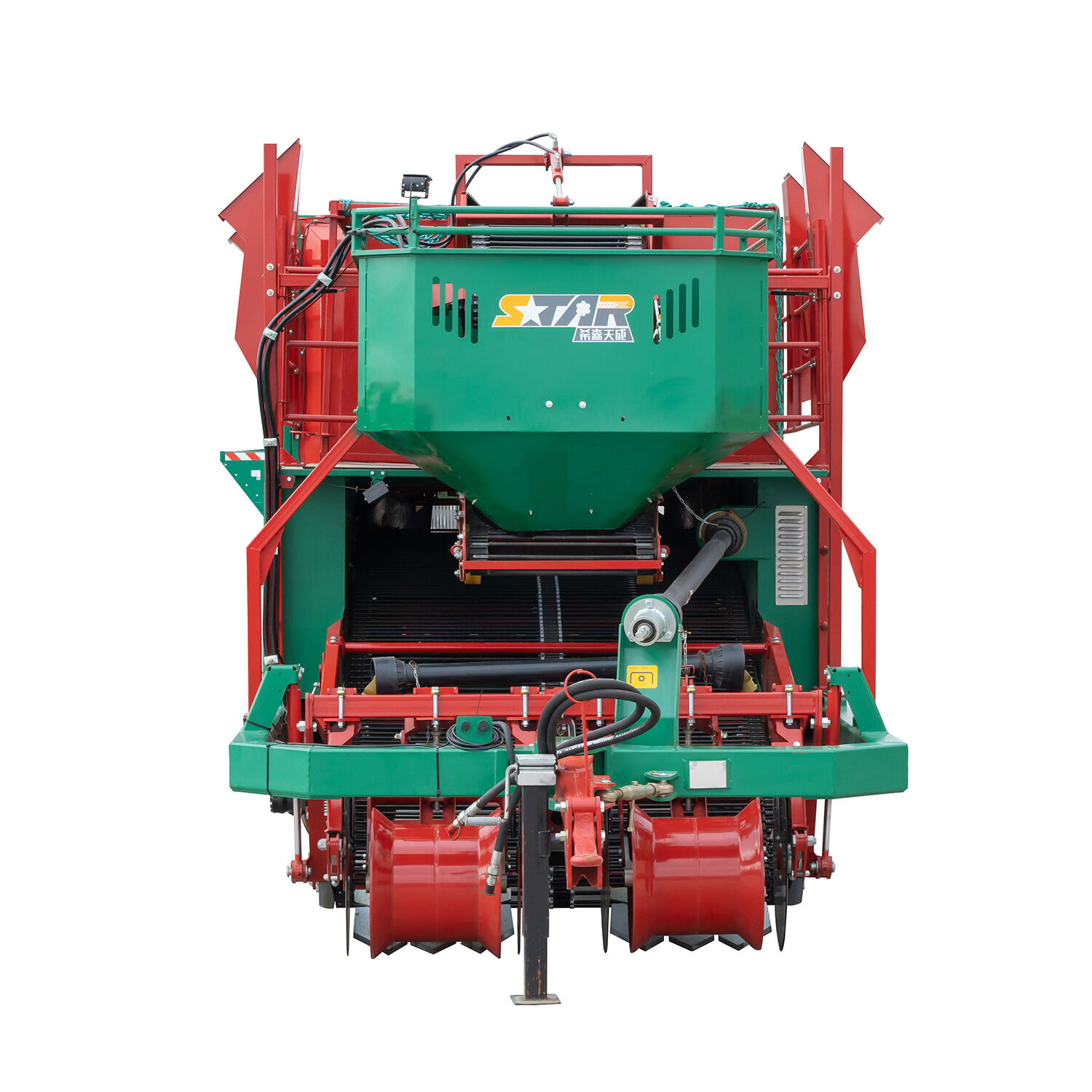

Картофелеуборочный комбайн мешкового типа 4UL-170D может выполнять за один проход копку картофеля, отделение картофеля от почвы, отделение картофеля от ботвы, ручную выборку и очистку, централизованный сбор и транспортировку, а также упаковку в мешки. Он может убирать два ряда одновременно, достигая производительности более 0,33 га/ч, с минимальными потерями, низким уровнем повреждения кожуры, незначительным повреждением картофеля и низким содержанием примесей.

Конструкция машины:

Картофелеуборочный комбайн мешкового типа 4UL-170D является прицепным. Его основная конструкция включает в себя тяговую раму, копающее устройство, первичное транспортное устройство, гидравлическое вибрационное устройство, устройство для очистки от почвы и примесей, подъемно-транспортное устройство, сортировочное и транспортное устройство, буферный бункер, устройство для транспортировки материала, устройство для разгрузки тон-мешков, независимое гидравлическое устройство и устройство с рулевым колесом.

Картофелеуборочный комбайн 4UL-170D использует две гидравлические системы. Одна система использует шестеренчатый насос трактора в качестве источника гидравлической энергии и включает в себя главный гидравлический клапан, различные функциональные гидравлические клапаны, гидравлические моторы, гидравлические цилиндры и гидравлические аксессуары.

Главный клапан является импортным бренда Bosch Rexroth, что позволяет одновременно, быстро и точно управлять несколькими исполнительными механизмами при различных нагрузках, причем каждый исполнительный механизм работает независимо.

Другая гидравлическая система приводится в действие выходным валом ВОМ трактора, приводя в движение шестеренчатый насос, гидравлические управляющие клапаны и гидравлические моторы для работы подъемного сита.

Интеллектуальная система управления картофелеуборочного комбайна 4UL-170D включает в себя рукоятку управления, дисплей, контроллер и датчики, что позволяет оператору и персоналу управлять машиной.

Системы видеонаблюдения могут контролировать ключевые рабочие процессы, позволяя оператору легко понимать работу машины.

Принцип работы:

При работе комбайна, буксируемого трактором, копающее устройство сначала извлекает урожай с грядок. Под действием колес ограничителя глубины, следующих за контуром, почва на грядках постепенно разрыхляется. Режущие диски на обоих концах срезают ботву, а копающая лопата извлекает смесь урожая, почвы и ботвы в первичное транспортное устройство.

В первичном транспортном устройстве смесь картофеля, почвы и ботвы проходит через гидравлическое вибрационное устройство для отделения картофеля от почвы. Когда смесь достигает своей высшей точки, она непосредственно попадает в устройство для удаления почвы и мусора.

Устройство для удаления почвы и мусора использует резиновые шнековые ролики, вращающиеся в обратном направлении. Вал для вытягивания ботвы установлен между каждыми двумя наборами резиновых шнековых роликов, отделяя комья почвы и грязь от смеси материала.

Цепное сито для вытягивания ботвы установлено между устройством для удаления мусора и подъемным устройством. Ботва непосредственно транспортируется наружу через цепь для вытягивания ботвы. Относительно чистый картофель в конечном итоге транспортируется на верхний конвейер через подъемное устройство.

Ручная выборка и сортировка удаляют оставшуюся грязь, камни или ботву. Камни удаляются через... Картофель падает на землю через направляющий канал, где он очищается и помещается в буферный бункер для упаковки в мешки.

Высота падения картофеля на верхнем конвейере автоматически регулируется, чтобы гарантировать, что он не повреждается при попадании в буферный бункер. В задней части машины оператор по упаковке управляет нижним конвейером,

чтобы быстро транспортировать чистый картофель в тон-мешки, регулируя высоту тон-мешков относительно нижнего конвейера по мере необходимости. Как только тон-мешок заполняется, он разгружается с машины и помещается на землю путем опрокидывания.

Картофелеуборочный комбайн мешкового типа 4UL-170D является прицепным. Его конструкция имеет следующие преимущества:

1. Конструкция копающей лопаты позволяет использовать режим уборки 2+2.

2. Электрогидравлическая система управления вибрацией позволяет оператору регулировать частоту вибрации первичного сита из кабины с помощью рукоятки.

3. Подъемное сетчатое транспортное устройство обеспечивает хорошее просеивание почвы и чистоту материала.

4. Функция рулевого управления (наземные колеса) значительно сокращает радиус поворота машины.

5. Цепь транспортировки ботвы и устройство для удаления ботвы уменьшают количество ботвы и другого мусора без повреждения картофеля.

6. Многоступенчатое устройство для удаления почвы и мусора с резиновыми шнековыми роликами эффективно удаляет почву и мусор с поверхности картофеля и может быть переключено в обратное направление с помощью рукоятки.

7. Верхнее транспортное устройство имеет регулируемую скорость и регулируемую высоту разгрузочного рычага. Скорость конвейера может быть отрегулирована в зависимости от количества сборщиков, а высота разгрузочного рычага может быть отрегулирована в зависимости от состояния материала в буферном бункере для уменьшения повреждения картофеля.

8. Буферный бункер позволяет осуществлять непрерывную уборку и загрузку тон-мешков.

9. Нижнее транспортное устройство может быть управляемым для запуска и остановки и выполняет функцию загрузки тон-мешков. Персонал по разгрузке тон-мешков использует рукоятки для транспортировки материала из буферного бункера в тон-мешки и управляет функциями подъема/опускания и опрокидывания/реверсирования тон-мешков. Разгрузка тон-мешков осуществляется быстро.

10. Устройство для ручной сортировки и выборки обеспечивает более высокую степень чистоты картофеля в тон-мешках.

11. Интеллектуальная электрогидравлическая система управления: все действия картофелеуборочного комбайна выполняются оператором и персоналом по разгрузке тон-мешков с помощью рукояток управления.

12. Система видеонаблюдения: способна контролировать ключевые процессы, такие как разгрузка тон-мешков, транспортировка первичного сита, заполненность буферного бункера и работа очистных роликов.

13. За исключением первичного сита, все остальные транспортные устройства приводятся в действие гидравлически, что гарантирует, что конвейерная лента или другие компоненты не будут повреждены в случае засорения.
