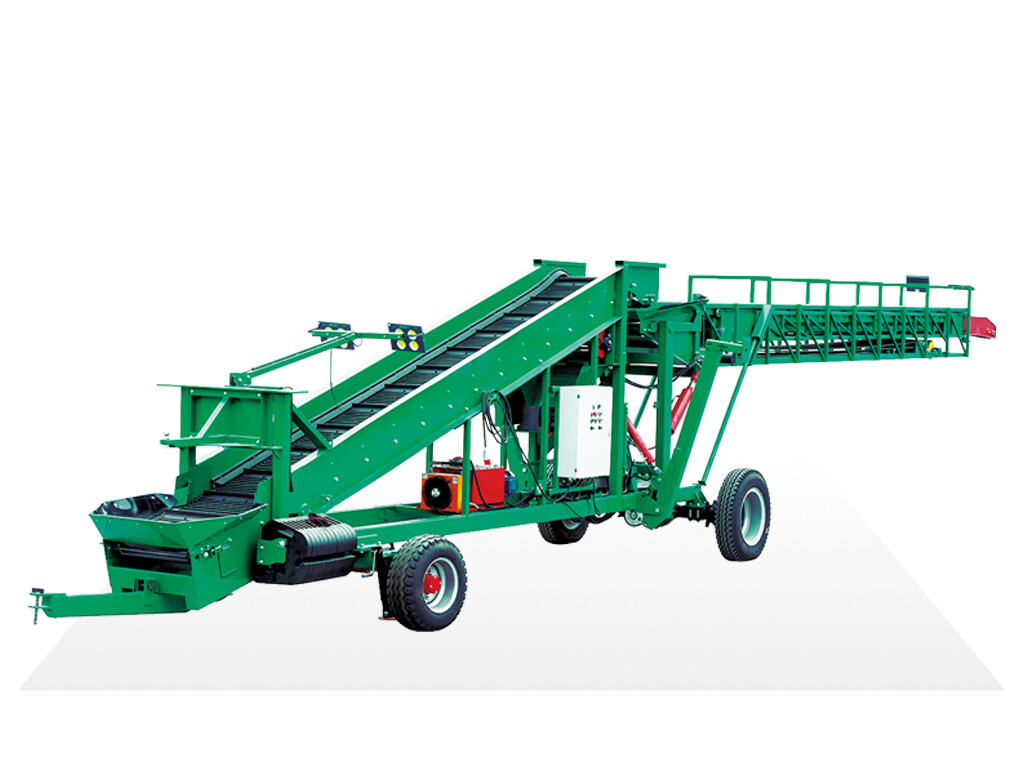

Картофельный штабелер 5SD-60 питается от внешнего источника переменного тока AC380V, приводящего в действие гидравлическую насосную станцию, а затем гидромоторы, гидроцилиндры и другие гидравлические компоненты. Передний и задний конвейерные ленты приводятся в действие мотор-редукторами.

Сочетание рукоятки управления и сенсорного экрана человеко-машинного интерфейса (HMI) делает оборудование простым в эксплуатации и настройке.

Эта машина предназначена для транспортировки, складирования или загрузки картофеля в полях и на складах и особенно подходит для загрузки в бортовые грузовики.

После транспортировки картофеля конвейером штабелер равномерно распределяет его на складе. Уникальная конструкция обеспечивает стабильную работу и широкие функциональные возможности.

Рукоятка управления позволяет дистанционно наблюдать за работой и управлять оборудованием, обеспечивая высокий уровень безопасности. Сенсорный экран HMI служит важным интерфейсом для настройки и отображения параметров, делая эксплуатацию более удобной и эффективной.

Это оборудование отличается простотой эксплуатации, практичностью и эффективностью, подходит для крупных складов и позволяет оптимально использовать складское пространство.

Конструкция машины:

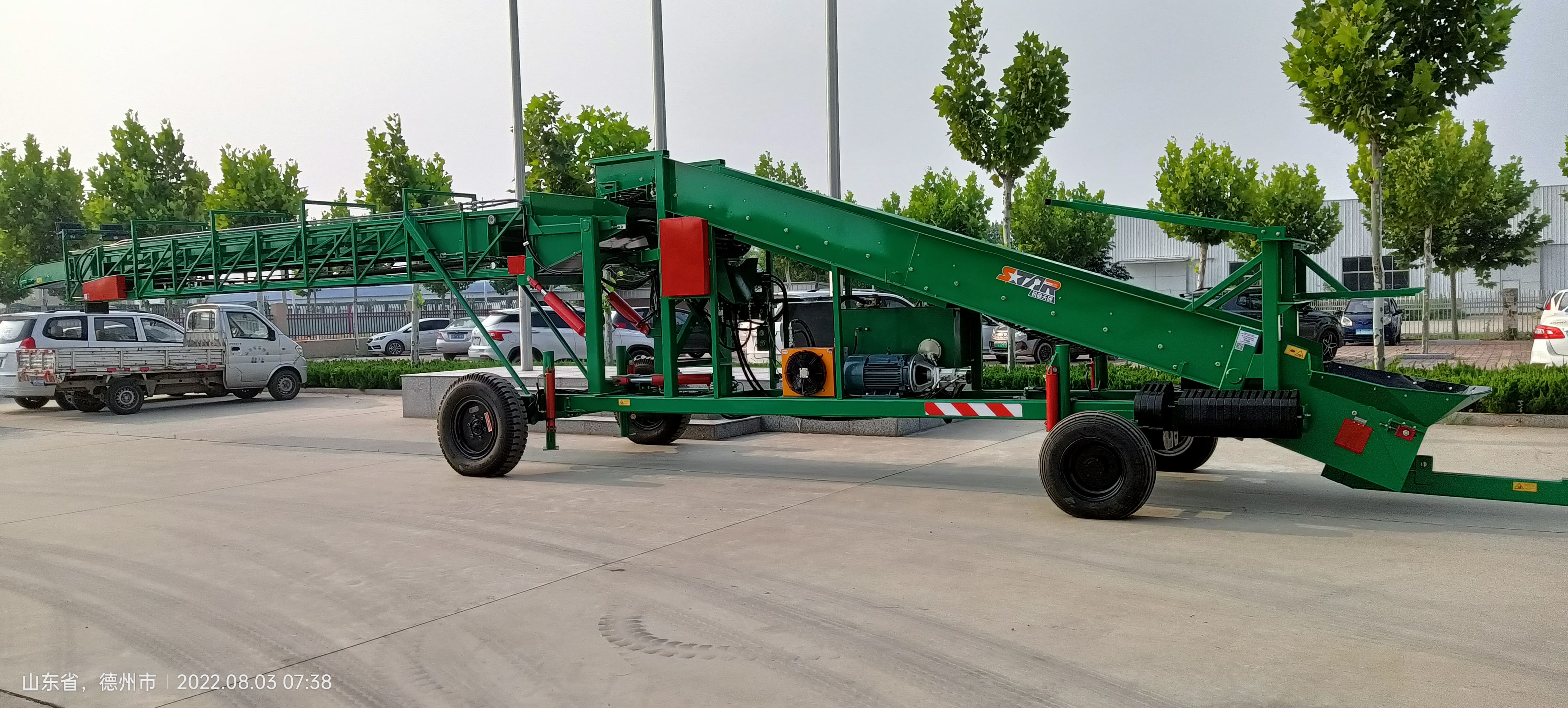

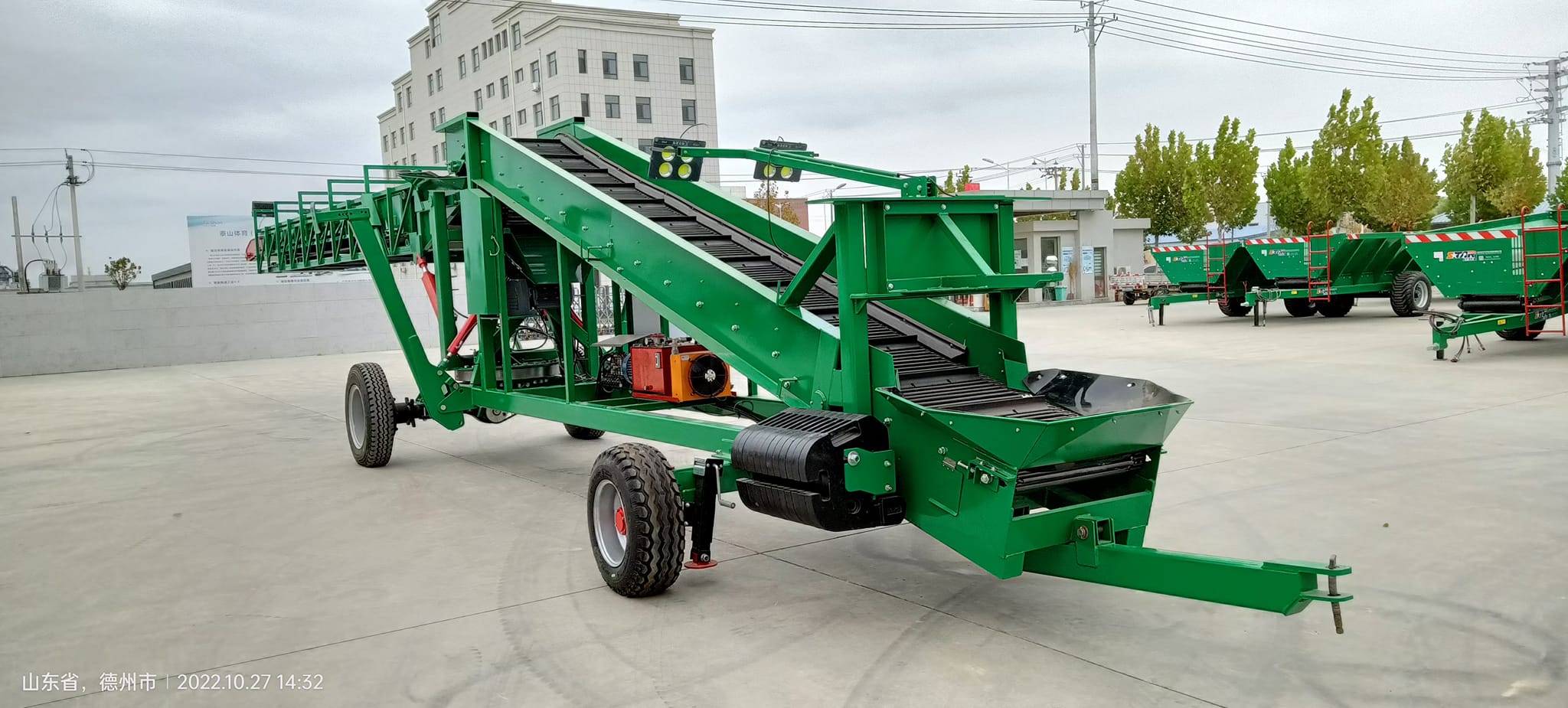

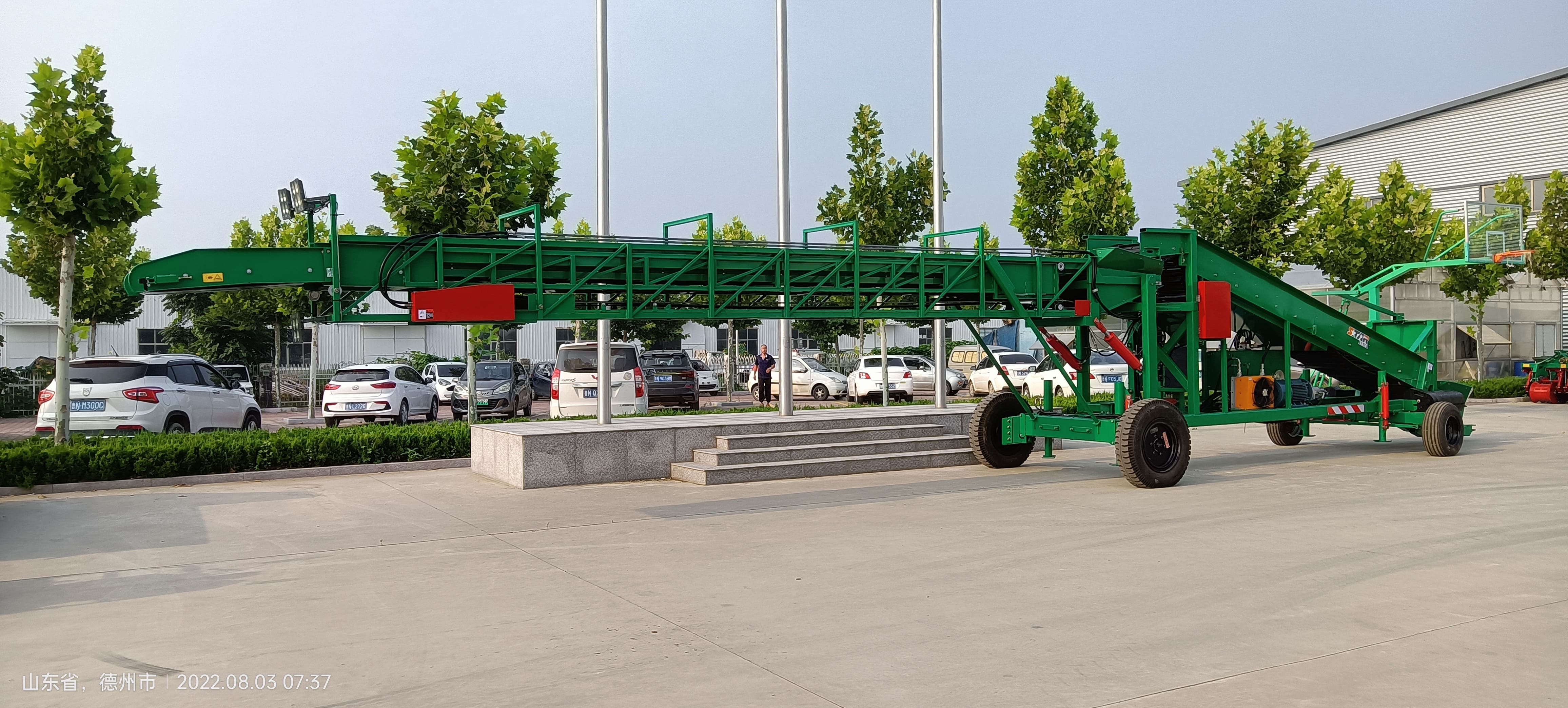

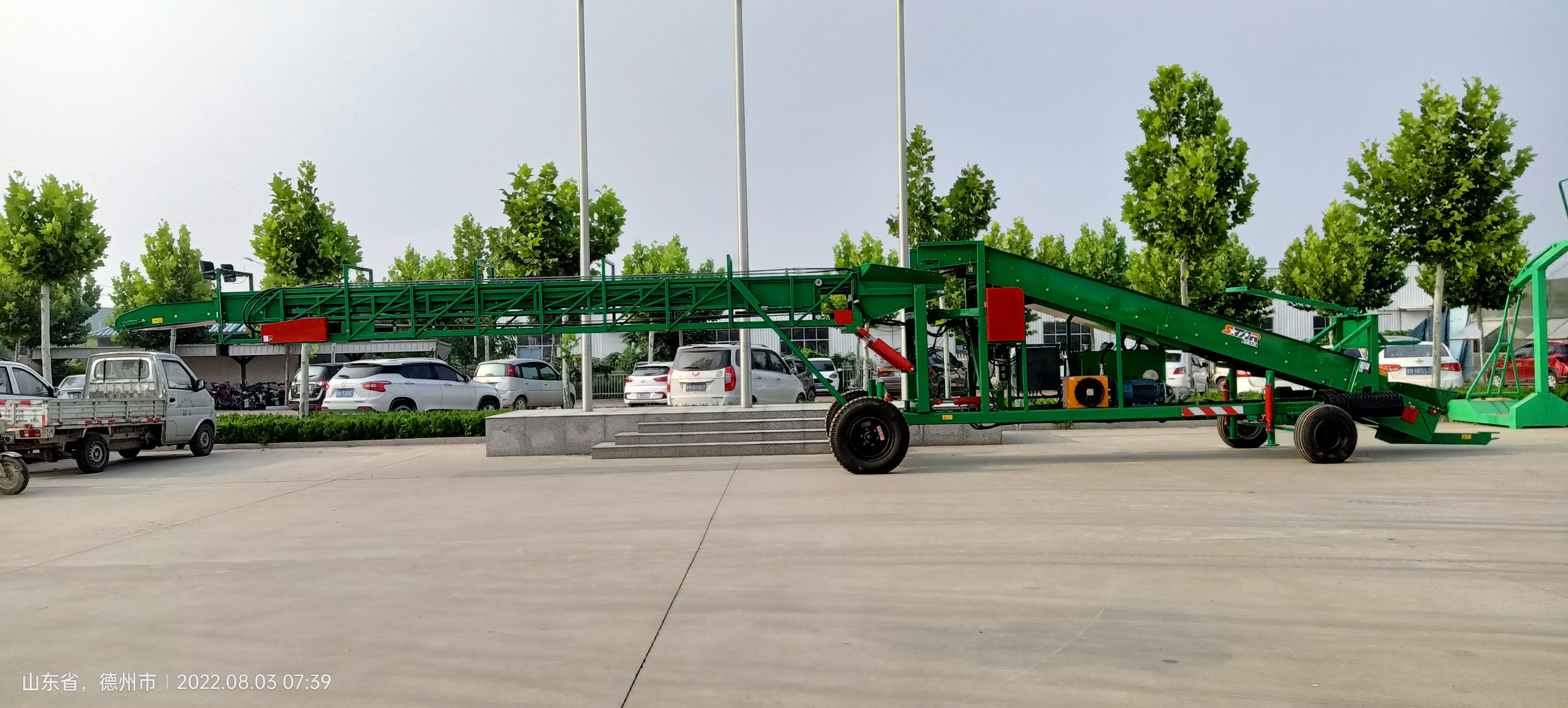

Картофельный штабелер 5SD-60 в основном состоит из переднего конвейера, заднего конвейера, переднего опорного моста, заднего рулевого устройства, поворотной опорной рамы, приемного бункера, гидравлической системы и электрической системы.

Принцип работы:

Вся машина перемещается в складскую или полевую рабочую зону с помощью тягового устройства. Выберите и подключите разъем питания в рабочем положении, запустите электрическую систему и нажмите зеленую кнопку запуска на распределительном щите, чтобы запустить гидравлическую систему.

Сначала отсоедините штифты на моторах левого и правого ведущих колес, чтобы перевести моторы опорных колес в режим движения. С помощью рукоятки управления переместите штабелер на небольшое расстояние и отрегулируйте его положение, установив его в рабочее положение.

Отрегулируйте приемный бункер штабелера и правильно установите его относительно другого транспортирующего оборудования. Выдвиньте два опорных колеса переднего опорного моста и опустите опорные стойки на землю, чтобы два опорных колеса и опорные стойки одновременно воспринимали нагрузку, обеспечивая устойчивость всей конструкции.

Запустите переднюю и заднюю конвейерные ленты и отрегулируйте их до подходящей скорости (скорость передней конвейерной ленты ≥ скорость задней конвейерной ленты ≥ скорость другого транспортирующего оборудования). После транспортировки картофеля очистным и транспортирующим оборудованием он поступает в приемный бункер штабелера.

Задняя конвейерная лента поднимает картофель на переднюю плоскую конвейерную ленту. Управляя подъемом, выдвижением и втягиванием переднего конвейерного устройства, а также поворотом поворотной опорной рамы, картофель равномерно распределяется по всему складу.

Если переднее конвейерное устройство втянуто в самое короткое или выдвинуто в самое длинное положение и не может обеспечить требуемое складирование, необходимо отрегулировать рабочее положение штабелера и подключенного к нему оборудования в соответствии с ситуацией складирования, а затем повторять описанные выше операции до полного заполнения склада.
