Очистной конвейер приводится в действие внешним источником питания 380В, который приводит в действие гидравлическую насосную станцию, которая, в свою очередь, приводит в действие все гидравлические двигатели и цилиндры. Он в основном используется для очистки и сортировки картофеля после сбора урожая.

Простая конструкция и легко регулируемая гидравлическая система облегчают обнаружение неисправностей и их устранение, обеспечивая удобство, скорость, высокую эффективность, высокую точность сортировки и низкий процент повреждения картофеля. Он отличается компактной конструкцией, надежной работой и простым обслуживанием.

Конструкция машины:

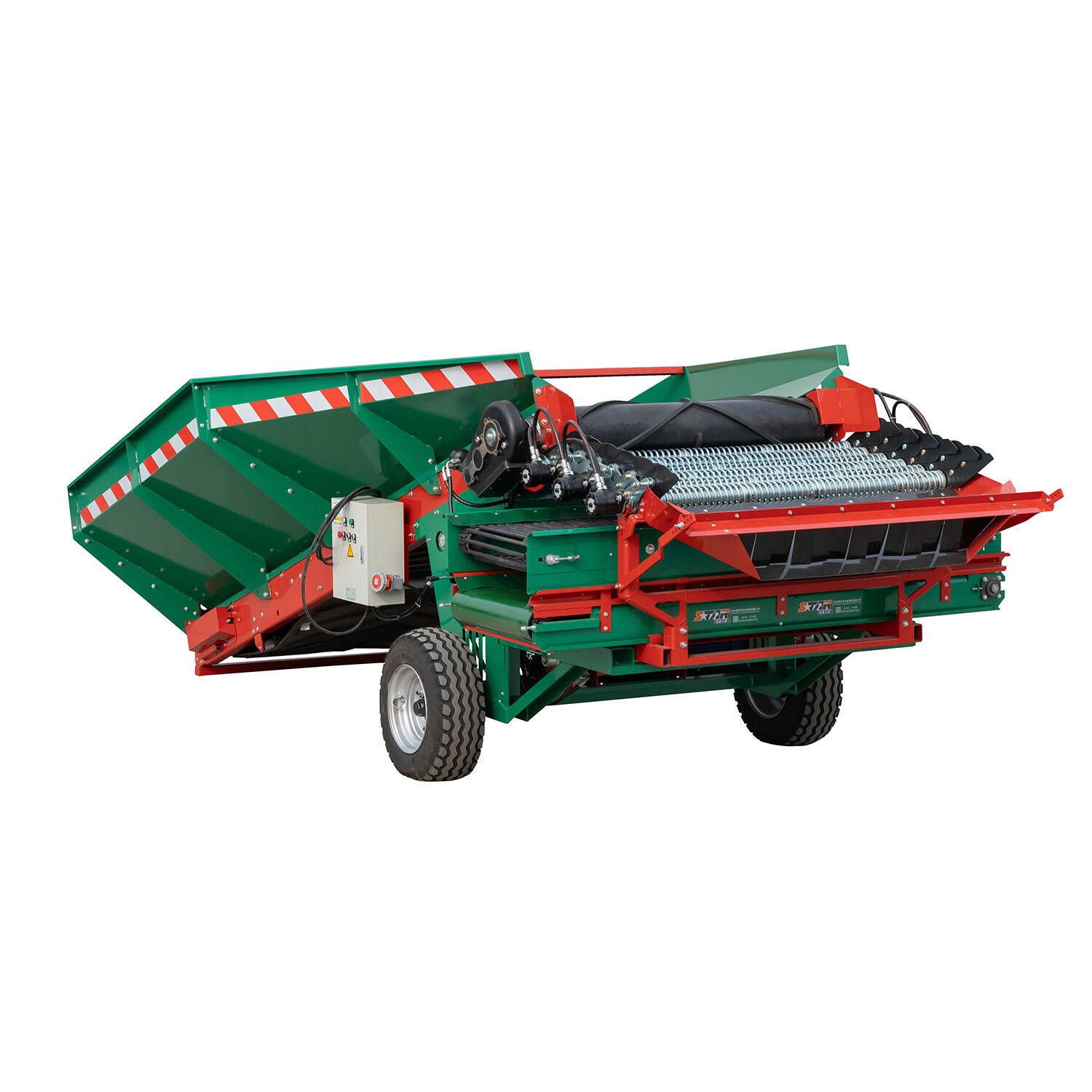

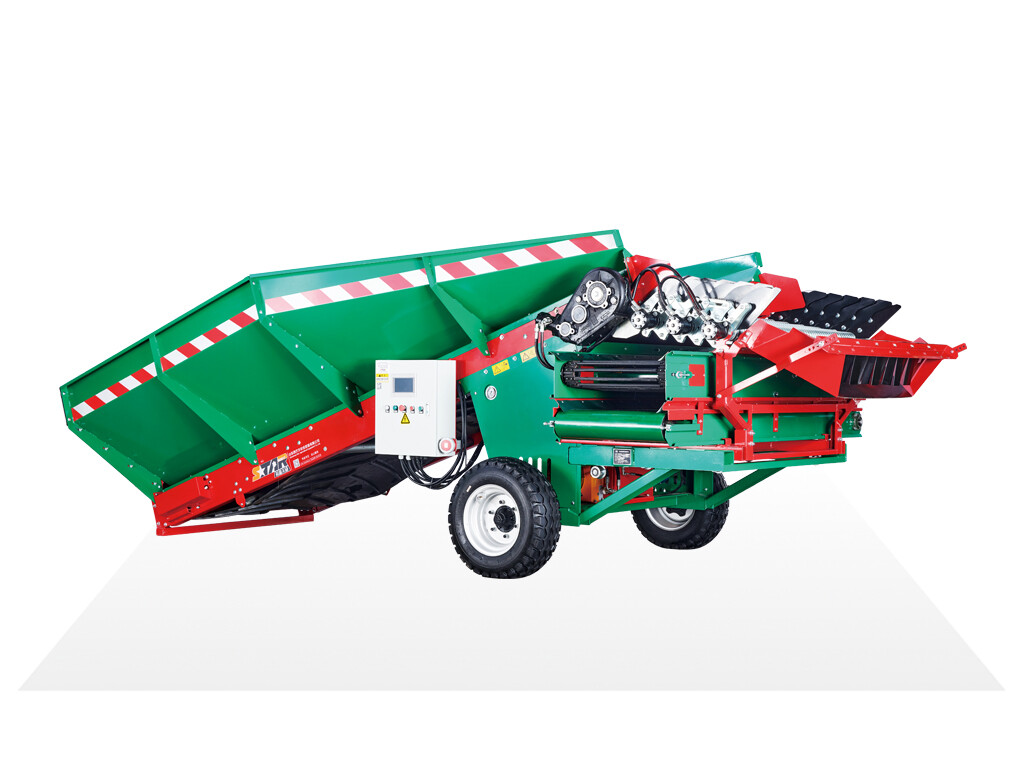

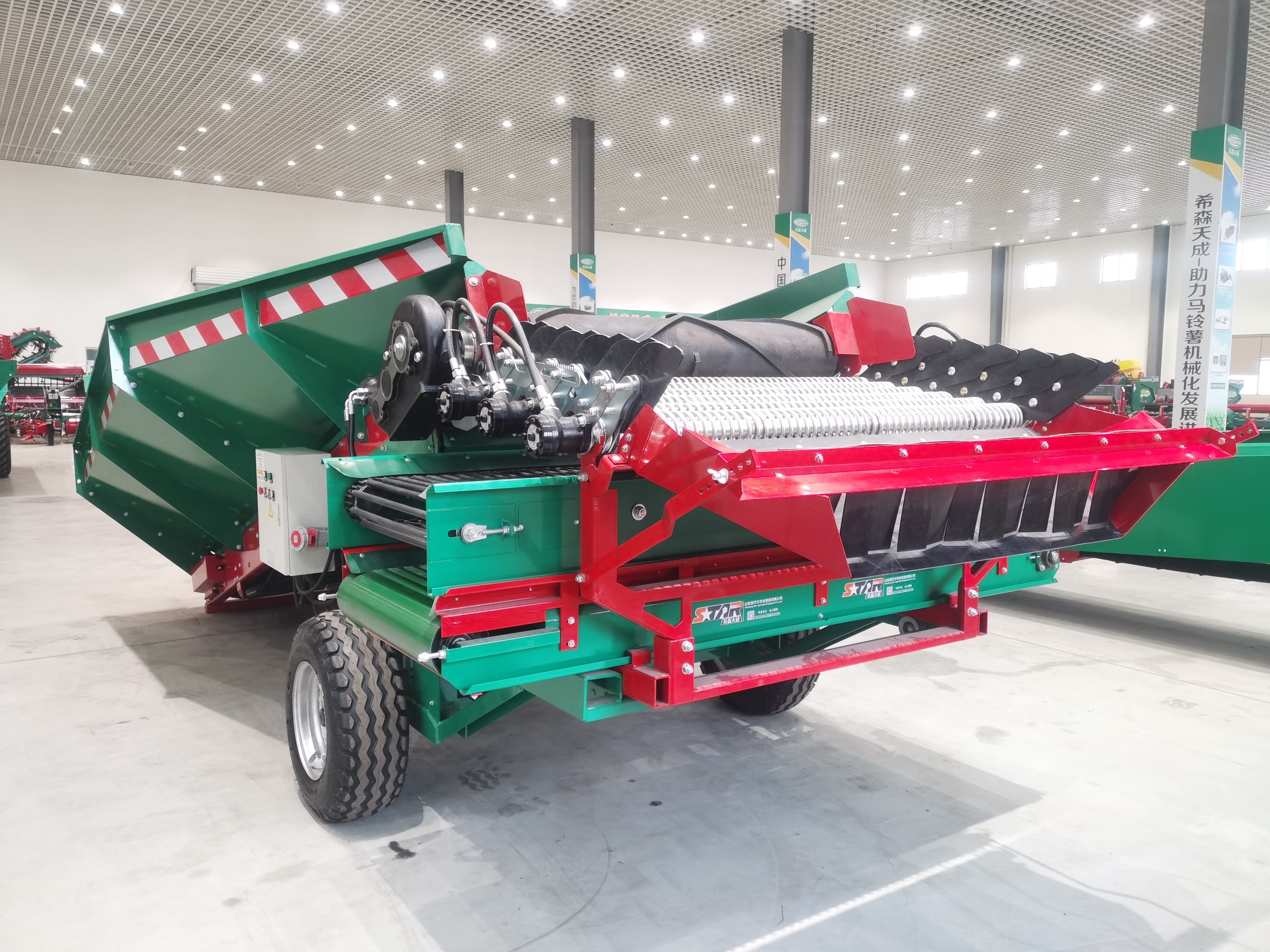

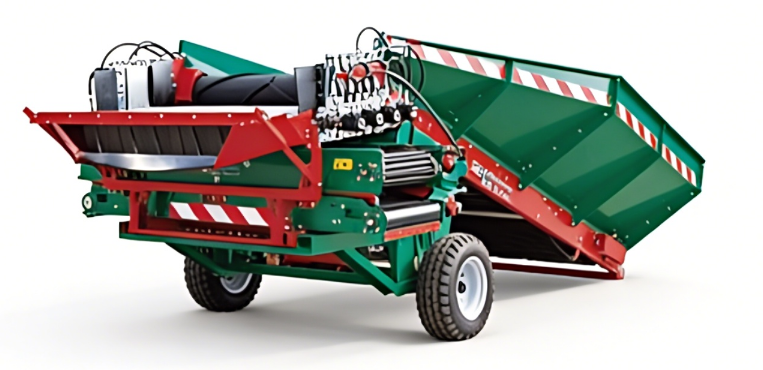

Машина в основном состоит из приемного бункера, основного конвейера, сортировочного устройства, конвейера для мелкого картофеля, конвейера для почвы, буферного и собирающего устройства, гидравлической системы управления, электрической системы управления и рамы.

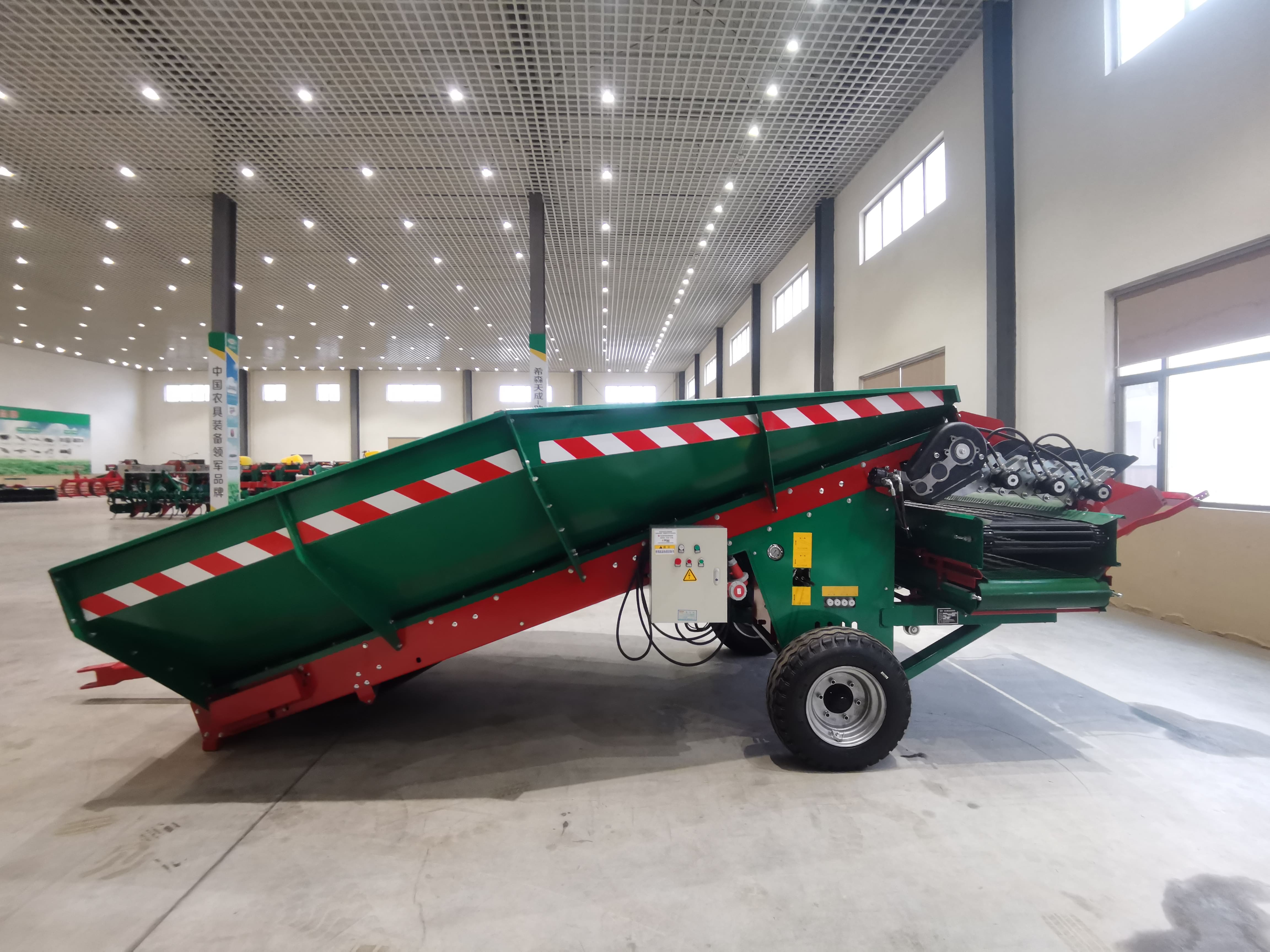

1. Приемный бункер: Используется для временного хранения картофеля перед сортировкой, а также для его сбора и защиты, обеспечивая эффективность сортировки.

2. Основной конвейер: Используется для транспортировки картофеля перед его попаданием на сортировочную платформу; скорость транспортировки регулируется.

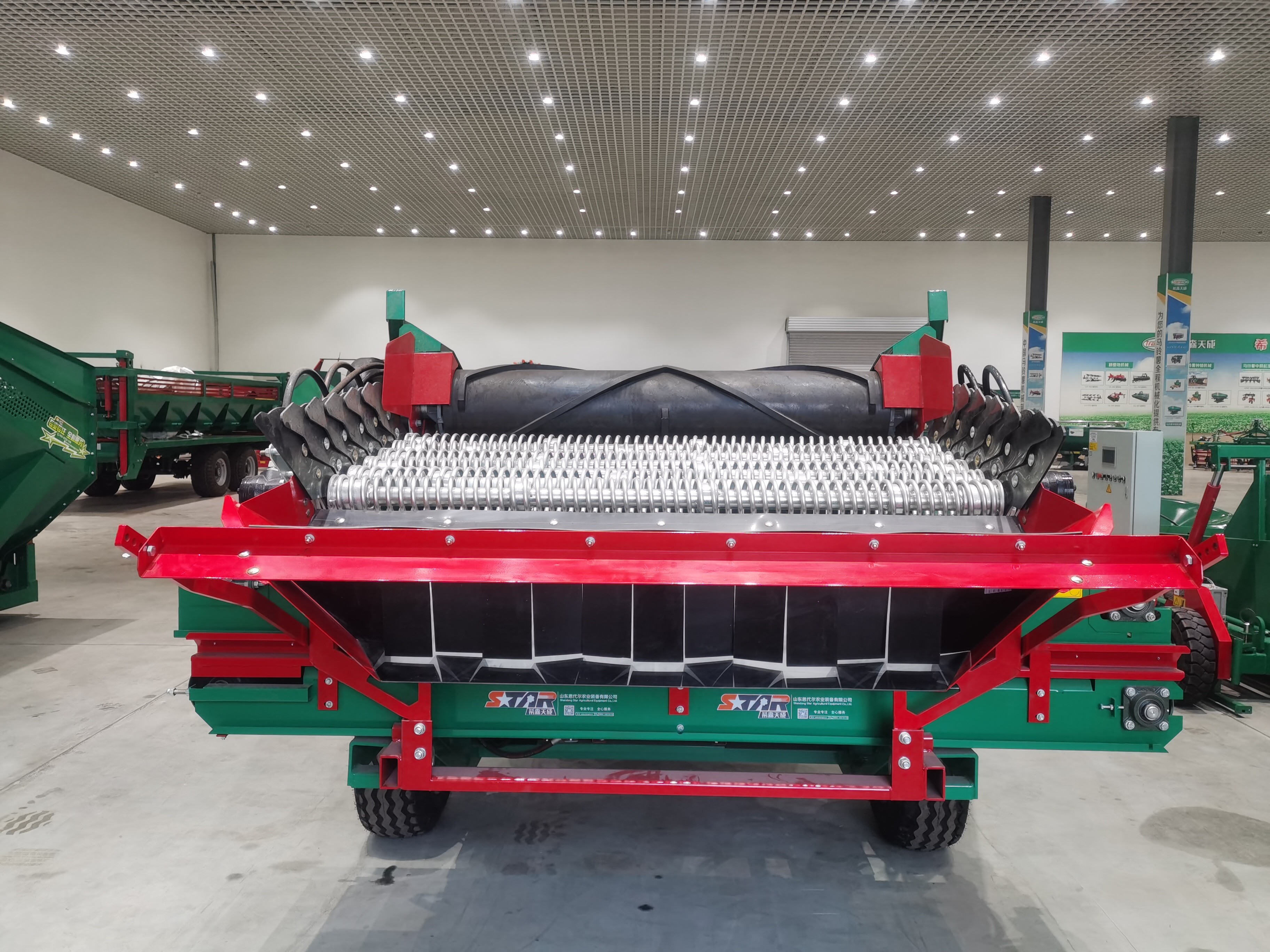

3. Сортировочное устройство: Ключевой компонент для сортировки картофеля, оно отделяет мелкий картофель, грязь, мелкие камни и некоторые сорняки, транспортируя их на обе стороны оборудования через конвейерную ленту. Противоположные спиральные пружины позволяют картофелю оставаться на устройстве дольше, повышая точность сортировки.

4. Устройство для транспортировки мелкого картофеля: Это устройство принимает и транспортирует мелкий картофель, падающий с сортировочного устройства, удаляя грязь из падающего материала. Грязь затем попадает на конвейер для почвы для дальнейшей транспортировки.

5. Конвейер для почвы: Это устройство транспортирует почву, падающую на конвейерную ленту с устройства для транспортировки мелкого картофеля, на соответствующее устройство для транспортировки примесей.

6. Буферное и собирающее устройство: Это устройство соединяет сортировочное устройство с последующим транспортирующим оборудованием очистителя картофеля, смягчая падающий материал и регулируя ширину конвейера для соответствия последующему транспортирующему оборудованию.

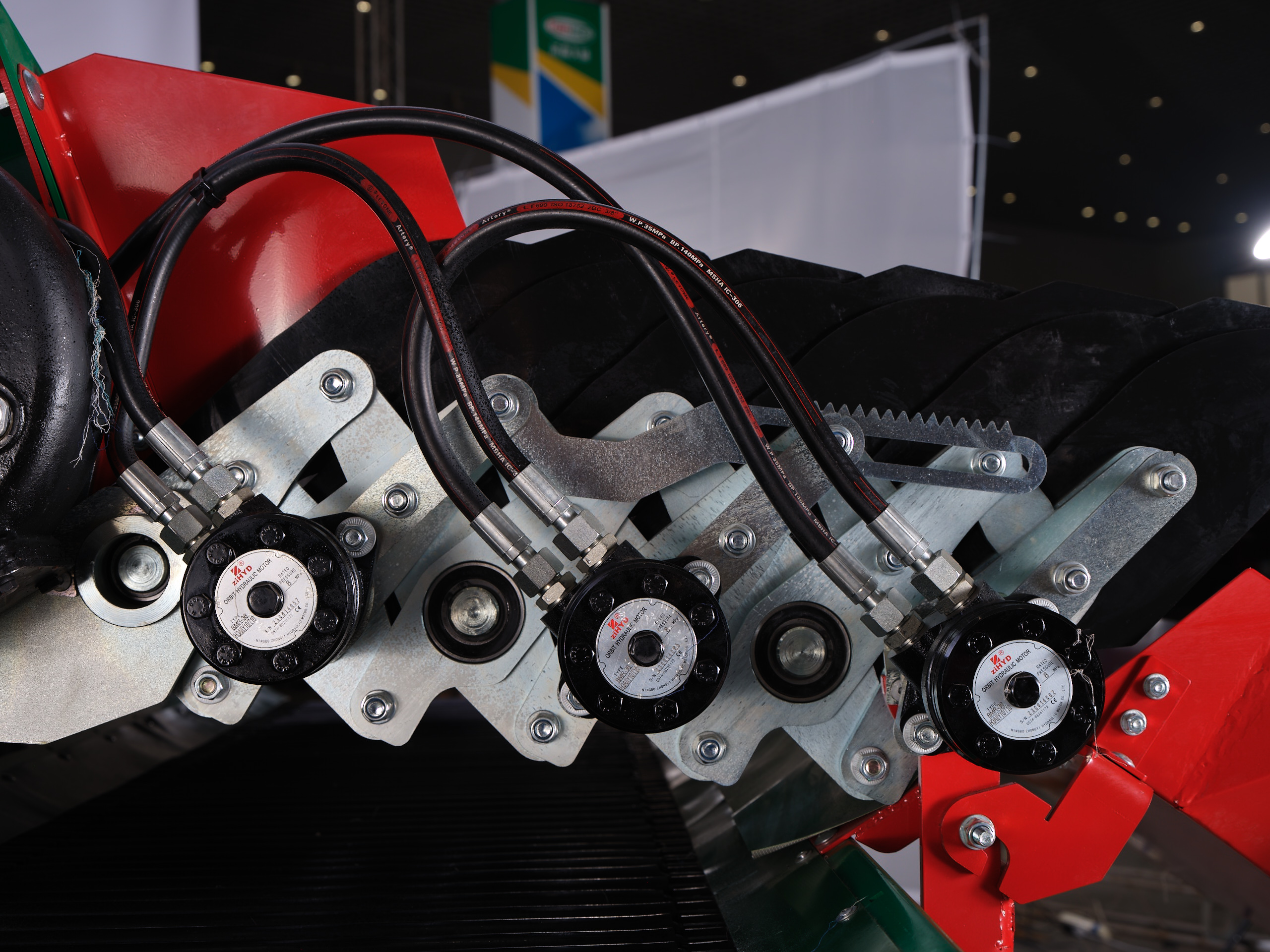

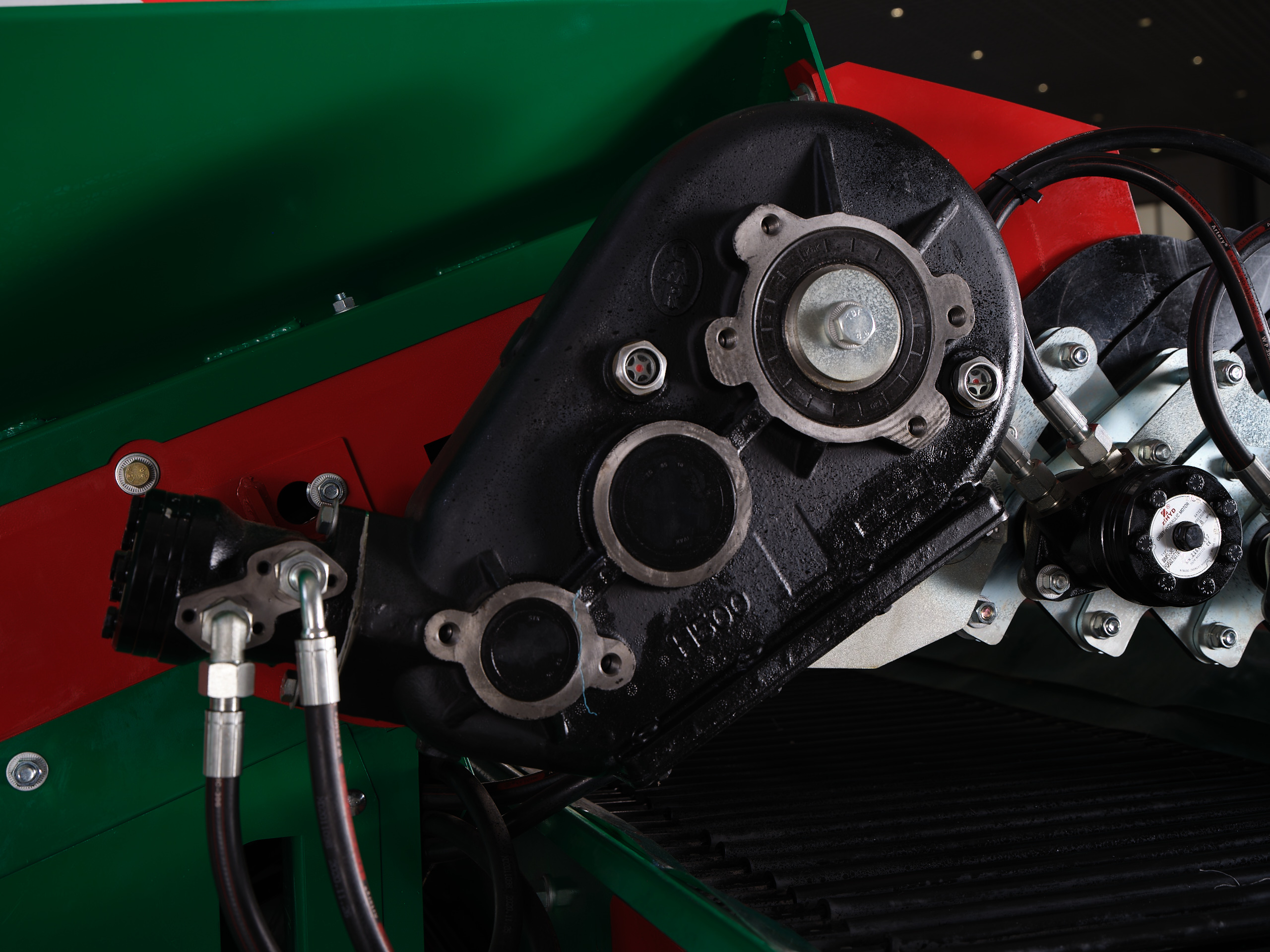

7. Гидравлическая система управления: Гидравлическая система управления в основном состоит из гидравлического силового агрегата, многоканальных клапанов, регулирующих клапанов, гидравлических замков, гидравлических двигателей и гидравлических цилиндров. Она в основном используется для управления вращением и регулировкой скорости основного транспортирующего устройства, сортировочного устройства, устройства для транспортировки картофеля и устройства для транспортировки почвы. Гидравлическая система также управляет регулировочными гидравлическими цилиндрами сортировочного устройства и регулирует зазор сортировки путем настройки этих цилиндров.

8. Электрическая система управления: Электрическая система управления в основном состоит из распределительного шкафа и связанных компонентов. Она в основном используется для управления запуском и остановкой гидравлического силового агрегата, а также запуском, остановкой и аварийной остановкой всей системы.

9. Рама: Рама соединяет и поддерживает вышеуказанные компоненты, обеспечивая баланс и устойчивость всей машины.

Принцип работы: Для коротких расстояний оборудование буксируется трактором к месту работы.

Во время работы оборудование сначала настраивается и запускается. Картофель подается в приемный бункер через конвейерную ленту или транспортное средство.

Основной конвейер транспортирует картофель вперед к сортировочному устройству (сортировочное устройство уже настроило свои зазоры в соответствии с требуемым размером картофеля).

Мелкий картофель, мелкие камни, комья почвы и раздробленная почва падают через зазоры сортировочных роликов на конвейер для мелкого картофеля, который затем транспортирует их на соответствующую конвейерную ленту.

Раздробленная почва падает через зазоры конвейерной ленты для мелкого картофеля на конвейер для почвы, который затем транспортирует ее на смешанную конвейерную ленту для почвы.

Оставшийся крупный картофель продолжает транспортироваться вперед к буферному и собирающему устройству, а затем на последующую конвейерную ленту для сбора пользователем для хранения или обработки. Работа всей машины завершается.
