Очистительный конвейер приводится в действие от внешнего источника питания 380V для работы гидравлической насосной станции, которая, в свою очередь, приводит в действие все гидромоторы и гидроцилиндры. Он в основном используется для очистки и сортировки картофеля после сбора урожая.
Простая конструкция и легко регулируемая гидравлическая система облегчают обнаружение неисправностей и их устранение, обеспечивая удобство, быстроту, высокую эффективность, высокую точность сортировки и низкий уровень повреждения картофеля. Машина отличается компактной конструкцией, надежной работой и простотой обслуживания.
Конструкция машины:

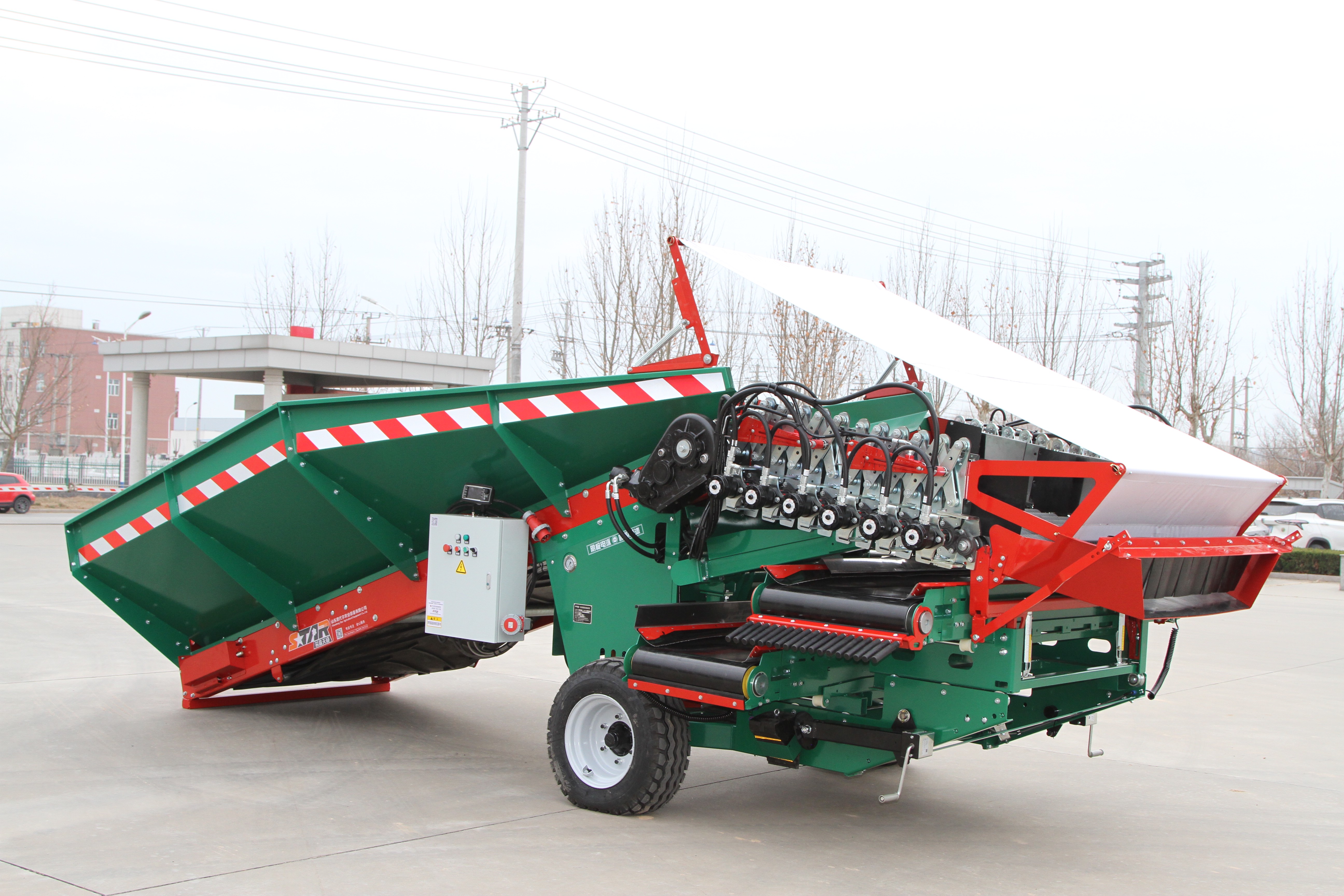

Машина в основном состоит из приемного бункера, основного конвейера, сортировочного устройства, конвейера для мелкого картофеля, конвейера для почвы, буферного и накопительного устройства, гидравлической системы управления, электрической системы управления и рамы.

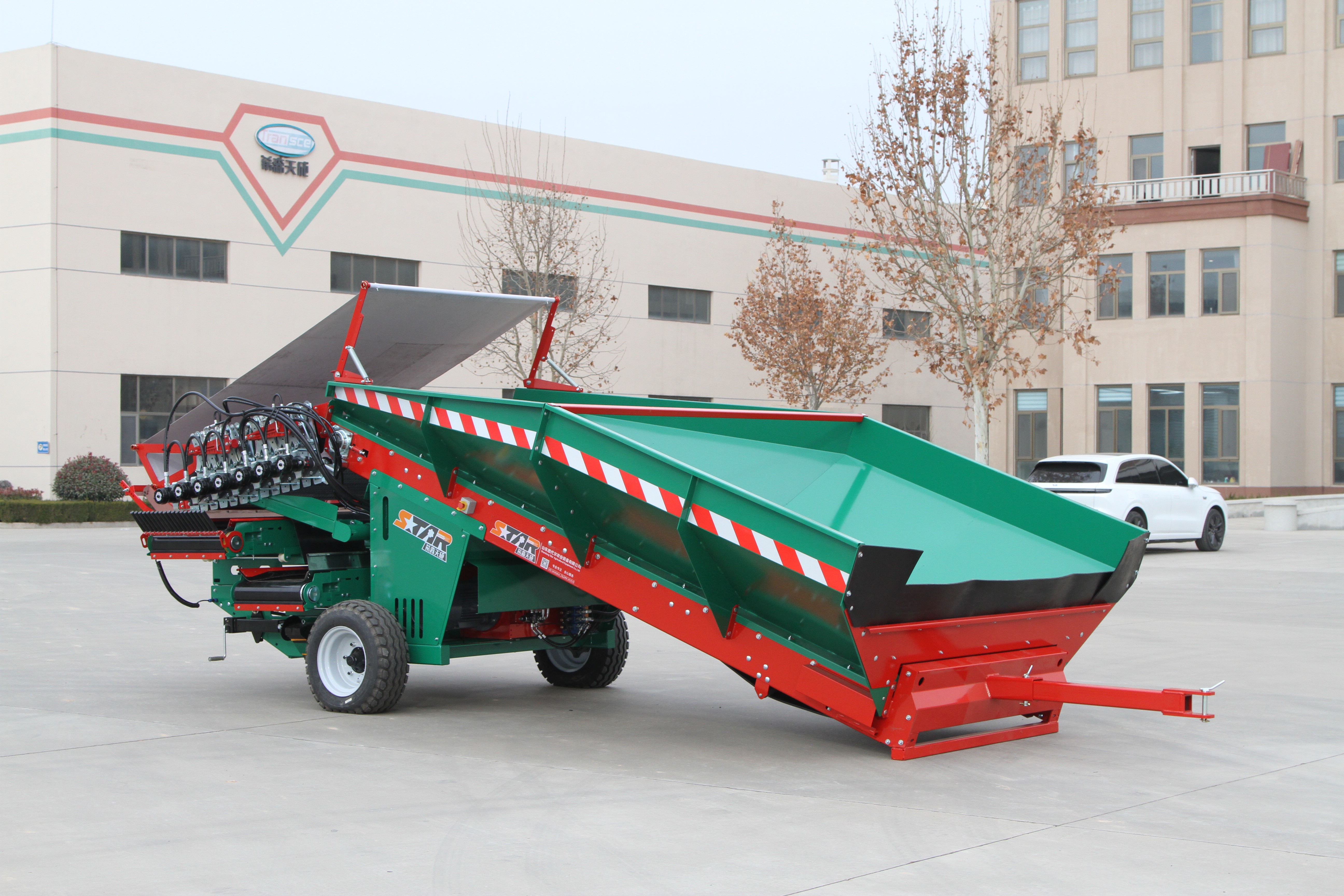

1. Приемный бункер: используется для временного удержания картофеля перед сортировкой, а также для его накопления и защиты, обеспечивая эффективность сортировки.
2. Основной конвейер: используется для транспортировки картофеля перед его поступлением на сортировочную платформу; скорость транспортировки регулируется.

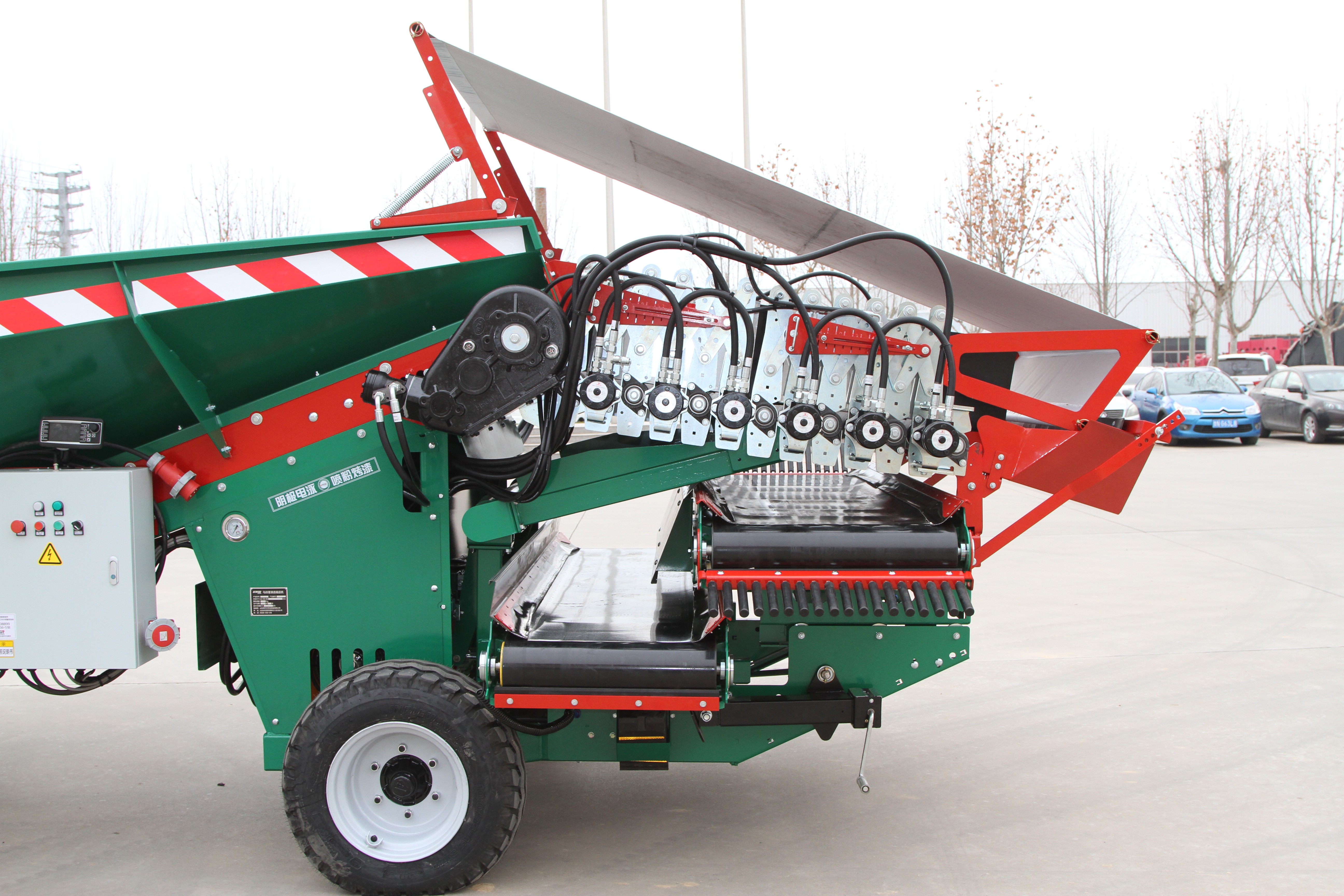

3. Сортировочное устройство: ключевой компонент для сортировки картофеля, оно отделяет мелкий картофель, грязь, мелкие камни и часть сорняков, транспортируя их к обеим сторонам оборудования с помощью конвейерной ленты. Встречные спиральные пружины позволяют картофелю дольше оставаться на устройстве, повышая точность сортировки.
4. Устройство транспортировки мелкого картофеля: это устройство принимает и транспортирует мелкий картофель, падающий из сортировочного устройства, удаляя грязь из падающего материала. Затем грязь падает на устройство транспортировки почвы для дальнейшей транспортировки.
5. Устройство транспортировки почвы: это устройство транспортирует почву, падающую на конвейерную ленту с устройства транспортировки мелкого картофеля, к соответствующему устройству транспортировки примесей.
6. Буферное и накопительное устройство: это устройство соединяет сортировочное устройство с последующим транспортировочным оборудованием картофелеочистителя, амортизирует падающий материал и регулирует ширину конвейера в соответствии с последующим транспортировочным оборудованием.
7. Гидравлическая система управления: гидравлическая система управления в основном состоит из гидравлической силовой установки, многосекционных клапанов, клапанов расхода, гидравлических замков, гидромоторов и гидроцилиндров. Она в основном используется для управления вращением и регулировкой скорости основного транспортирующего устройства, сортировочного устройства, устройства транспортировки картофеля и устройства транспортировки почвы. Гидравлическая система также управляет регулирующими гидроцилиндрами сортировочного устройства и регулирует сортировочный зазор путем настройки этих цилиндров.
8. Электрическая система управления: электрическая система управления в основном состоит из распределительного шкафа и связанных с ним компонентов. Она в основном используется для управления запуском и остановкой гидравлической силовой установки, а также запуском, остановкой и аварийной остановкой всей системы.
9. Рама: рама соединяет и поддерживает вышеуказанные компоненты, а также сохраняет баланс и устойчивость всей машины.
Принцип работы: для транспортировки на короткие расстояния оборудование буксируется к месту работы трактором.
Во время работы оборудование сначала отлаживается и запускается. Картофель подается в перегрузочный бункер с помощью конвейерной ленты или перегрузочного транспортного средства.
Основной конвейер транспортирует картофель вперед к сортировочному устройству (сортировочное устройство уже отрегулировало свои зазоры в соответствии с требуемым размером картофеля).
Мелкий картофель, мелкие камни, комья почвы и рассыпавшаяся почва проваливаются через зазоры в сортировочных роликах на конвейер для мелкого картофеля, который затем транспортирует их на соответствующую конвейерную ленту.
Рассыпавшаяся почва проваливается через зазоры в ленте конвейера для мелкого картофеля на конвейер для почвы, который затем транспортирует ее на конвейерную ленту для смешанной почвы.
Оставшийся более крупный картофель продолжает транспортироваться вперед к буферному и накопительному устройству, а затем на последующую конвейерную ленту для сбора пользователем для хранения или переработки. После этого работа всей машины завершается.
